超低功耗USB 2.0转10/100M 快速以太网控制电路
超低功耗USB 2.0转10/100M 快速以太网控制电路
概述
SR9900， SR9900A ，SR9900AI是一个高集成度、低功耗、单芯片USB 2.0转10/100M以太网控制电路。为各类应用增加低成本、小型封装、即插即用的快速以太网功能，可用于台式电脑、笔计本电脑、超便携式电脑、平板电脑、托架/端口复制器/扩展坞、游戏机、智能家居及任何有USB接口的嵌入式设备。

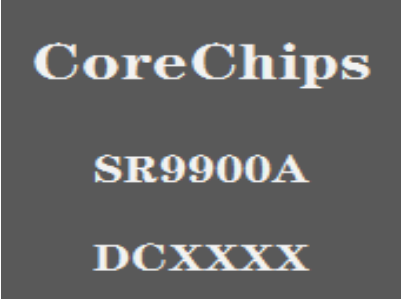

SR9900A内部集成USB 2.0收发器、基于IEEE802.3和IEEE802.3az-2010的10/100M以太网模块、以及高效的内存控制模块。
SR9900A完全兼容Microsoft 的NDIS5、NDIS6 （IPv4、IPv6、TCP、UDP）Checksum特性。并支持IEEE802 IP2层优先编码，以及IEEE802.1Q虚拟本地网（VLAN）。
主要特点
l 单芯片USB2.0转10/100M快速以太网控制器
l USB设备接口
n 集成USB2.0收发器，符合USB2.0 协议
n 支持USB全速及高速模式
l 快速10/100M以太网接口
n 集成10/100M快速以太网MAC和PHY模块
n 兼容IEEE 802.3 10Base-T/100Base-TX
n 兼容IEEE 802.3 100Base-FX
n 自动协商功能
n 支持双绞线交换、极性、相位偏移校正
n 网线交叉检测及自动校正
n 支持无振荡的网络唤醒
n 内置TX/RX 封包缓存
n 内置IPv4/IPv6封包校验和承载引擎，支持IPv4 TCP/IP/UDP/ICMP/IGMP、IPv6 TCP/UDP/ICMPv6封包校验的生成和检查
n 支持全双工IEEE 802.3x流量控制及半双工冲突压力回退流量控制
n 支持IEEE 802.1Q VLAN 标记
n 支持IEEE 802.3az-2010（EEE）
l 支持网络远程唤醒功能
n 支持休眠模式
n 支持通过网络链接状态改变、魔术包、Microsoft唤醒包等事件进行远程唤醒
n 支持Protocol Offloads（ARP和NS）
n 休眠模式下可选择网络低功耗或关闭PHY供电
l 先进的电源管理功能
n 支持动态电源管理以节省在空载或轻负载状态下的功耗
n 支持IEEE 802.3az-2010（EEE）节能模式
n 支持休眠模式时的极低功耗睡眠模式
l 支持通过GPIO管脚禁用网络功能
l 支持SPI Flash及串行EEPROM
l 支持CDC-ECM
l 支持网络变压器16YM001或集成网络变压器YL2J011D
l 内置OTP存储器，可在线更新USB设备描述符等设置
l 单个25MHz 时钟输入，支持晶体及钟振
l 5.0V/3.3V单电源供电（二选一）
嵌入式市场推荐用3.3V供电，Pin11-5V悬空；
电脑周边配件市场推荐5V供电。
l 支持LED闪烁频率及占空比可设置
l 采用符合RoHS规范的小型QFN24-04x04封装
l 工作温度以及MAC地址量产
应用范围
l USB以太网适配器
l 网络打印机
l 支付终端读卡器
l 移动互联网装置
l 上网本、个人平板电脑
l 移动终端多媒体网关
l 游戏机、移动媒体播放器
l IP机顶盒、IPTV、DVD、DVR等
SR9900+16YM001+RJ45
SR9900+YL2J011D
SR9900A+16YM001+RJ45
SR9900A+YL2J011D
SR9900AI+16YM001+RJ45
SR9900AI+YL2J011D
想了解详细资料，请联系销售人员
