CS8900A:Crystal LAN 10Base-T 嵌入式以太网控制器

2020-05-21

CS8900A 是一个适用于嵌入式应用的低成本以太网 LAN® 控制器。其高度集成的设计使得用户无需使用其他以太网控制器所需的成本高昂的外部组件。CS8900A  包含片上 RAM、10Base-T 传输和接收滤波器，以及一个带 24 mA 驱动器的直接 ISA 总线接口。除了高度集成外，CS8900A 还提供广泛的性能特点和配置选项。其独特的 PacketPage 架构可自动适应不断变化的网络流量模式以及可用的系统资源。因此大大提高了系统效率。CS8900A  提供 100 引脚 TQFP 封装，完美适用于小尺寸、注重节省成本的以太网应用。借助CS8900A ，系统工程师可以设计完整的以太网电路，该电路将占用不到 1.5 平方英寸（10 平方厘米）的电路板空间。


特性

  • 单芯片 IEEE 802.3 以太网解决方案

  • 可用的软件驱动器综合套件

  • 高效的 PacketPag™ 架构可在 I/O 和内存空间中运行，并可作为直接内存存取 (DMA) 从属设备

  • 全双工操作

  • 片上 RAM 缓冲器收发帧数

  • 10Base-T 端口和滤波器（极性检测/校正）

  • 用于 10Base-2、10Base-5 和 10Base-F 的 AUI 端口

  • 在冲突、填充和 CRC（循环冗余检查）时自动进行重新传输

  • 可编程接收功能

    • 用于减少 CPU 开销的流传输

    • 在 DMA 和片上内存之间自动切换

    • 预先中断帧预处理

    • 自动抑制错误的数据包

  • 面向无跳线配置的 EEPROM 支持

  • 面向无磁盘系统的启动 PROM 支持

  • 边界扫描和环回测试

  • 链接状态和 LAN 活动的 LED 驱动器

  • 待机和暂停睡眠模式

  • 3 V 或 5 V 运行；商业或工业温度范围

  • 封装：100 引脚 TQFP；无铅组装


参数规格


媒体支持:    10Base-T

数字接口 :   ISA；通用并行

通道:          1

电源 :         5 V、3.3 V


封装选型:

CS8900A-CQZ     0° to 70° C    5V    LQFP-100   Lead free

CS8900A-IQZ     -40° to 85° C  5V    LQFP-100   Lead free

CS8900A-CQ3Z  0° to 70° C     3.3V  LQFP-100   Lead free

CS8900A-IQ3Z  -40° to 85° C   3.3V  LQFP-100   Lead free

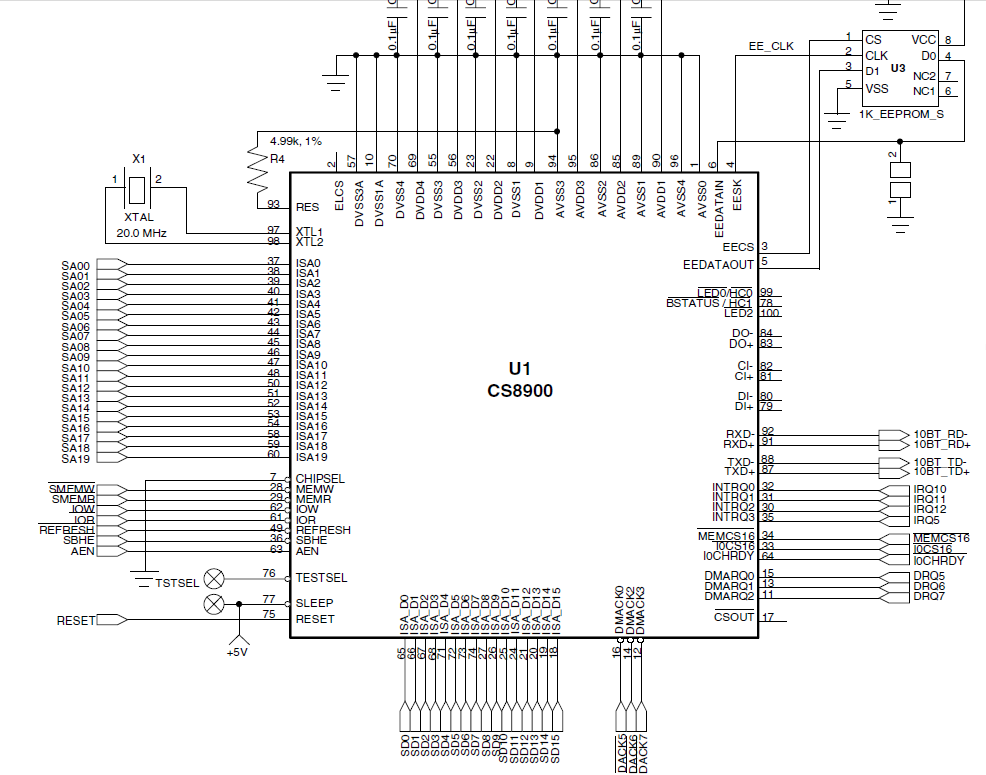

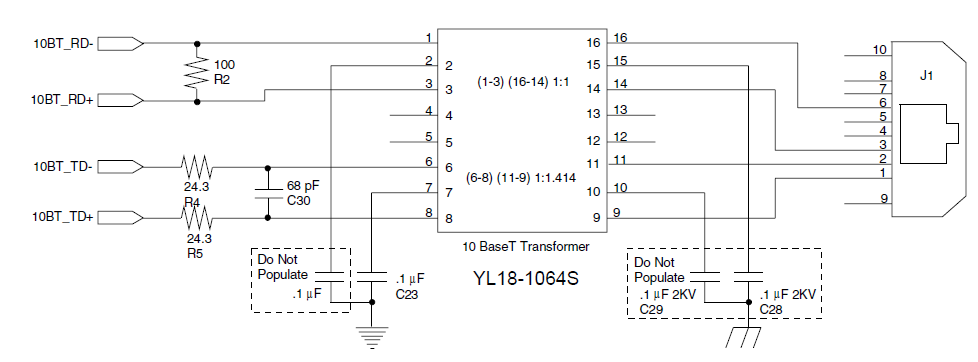

部分参考原理图一:


































T可选ST7011,ST7033,TG42-1406N1LF,TG42-1406N1RL,TG43-1406NLF,TG43-1406NRL,

TG41-2006NLF ,TG41-2006NRL,TG92-2006N1LF,TG92-2006N1RL,E2023NL

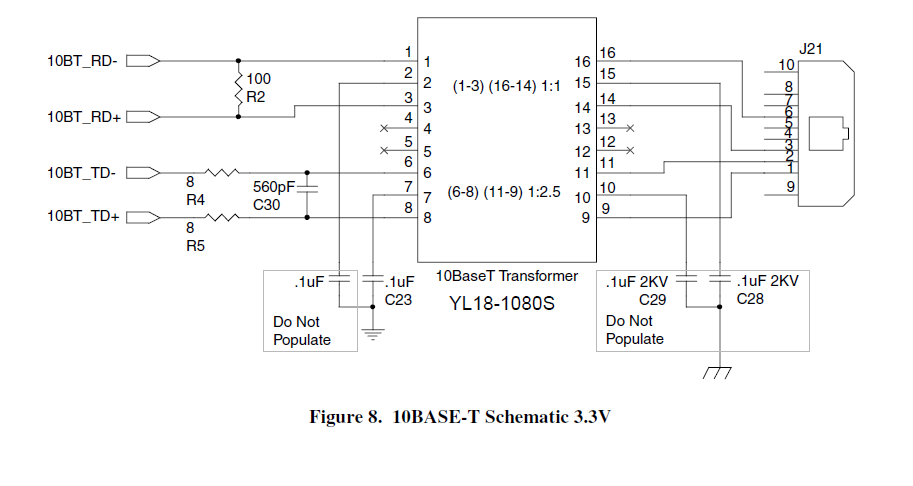

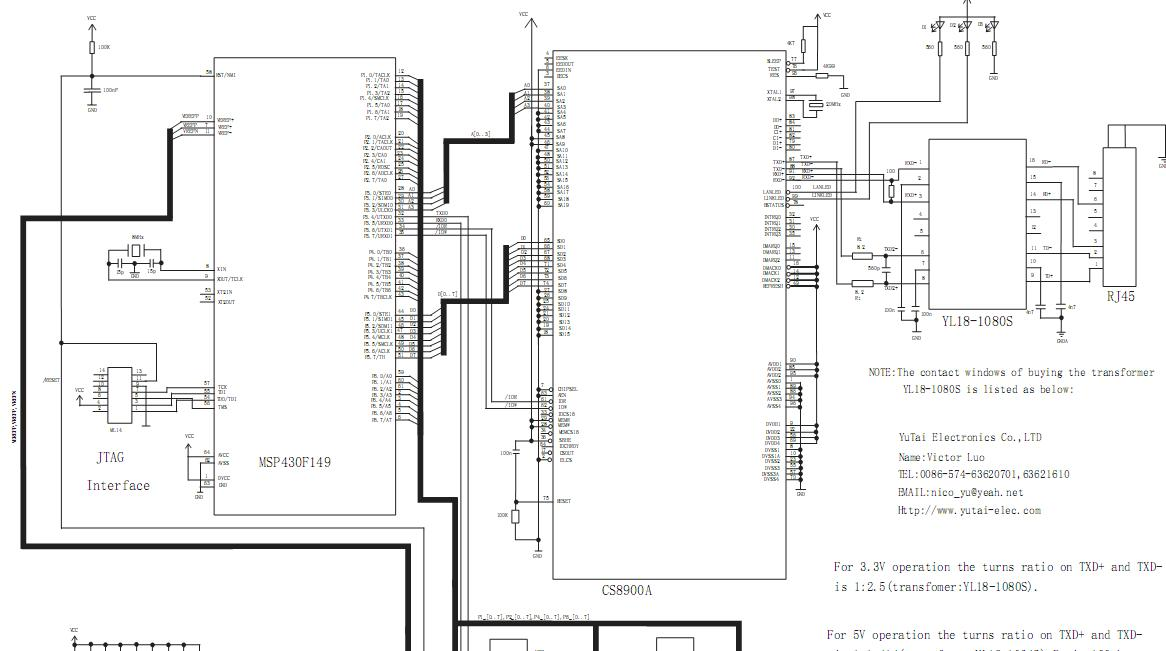

参考原理图二:



如需详细资料请联系销售人员.
