DM9119INP 千兆以太网PHY芯片的应用

2020-05-20

The DM9119 is a single-chip Gigabit Ethernet Transceiver, which is compliant with IEEE 802.3 Media Access Controller, and IEEE 802.3u 1000BASE-T/100BASE-TX/10BASE-T. It also supports IEEE 802.3az, Energy Efficient Ethernet (EEE). The DM9119 supports the Gigabit Media Independent Interface (GMII) and Reduced Gigabit Media Independent Interface (RGMII) to the MAC controller



DM9119INP+YL3J811A

DM9119INP+YT18-3105S+RJ45

DM9119INP+YT18-3001S+RJ45

DM9119NP+YL3J811A

DM9119NP+YT18-3105S+RJ45

DM9119NP+YT18-3001S+RJ45


DM9119NX 千兆以太网PHY芯片介绍


DM9119NX是一个单芯片千兆以太网收发器，它符合IEEE802.3媒体接入控制器，以及IEEE 802.3u 1000base-T/100BASE-TX/10BASE-T。它还支持ieee802.3az，节能以太网（EEE）。先进的片上混合信号处理技术，如均衡技术，串扰消除、时钟恢复、错误校正、交叉检测/校正、极性校正，通过标准非屏蔽双绞线（UTP）提供可靠的传输和接收6类/5类/5类/3类（仅10Mbps）电缆。目前有DM9119NP/DM9119IXP/DM9119NX/DM9119INX版本型号。主要应用于网络接口适配器，网络集成器，网关以及一些嵌入式设备当中。

  1. 集成10/100/1000Mbps以太网收发器

  2. 符合IEEE 802.3、IEEE 802.3u和IEEE 802.3ab

  3. 支持IEEE P802.3az节能以太网

  4. 自动协商自动MDI/MDIX交叉校正

  5. 支持并行检测

  6. Auto Polarity Correction

  7. 支持3个可编程状态LED

  8. 用于基线漂移校正、均衡、回声和串扰消除的高级数字信号处理器

  9. 支持掉电模式

  10. 支持RGMII MAC接口

  11. 集成开关调节器

  12. 3.3V/1.2V电源和多电压I/O 3.3V至2.5V

  13. 48针QFN封装/64针QFN封装


应用产品：

网络接口适配器

以太网交换机

以太网集线

器监控摄像机

嵌入式系统



产品封装:

Part Number

Pin Count

Package

DM9119NX

48

QFN(Pb-Free)

DM9119INX

48

QFN(Pb-Free)

DM9119NP

64

QFN(Pb-Free)

DM9119INP

64

QFN(Pb-Free)

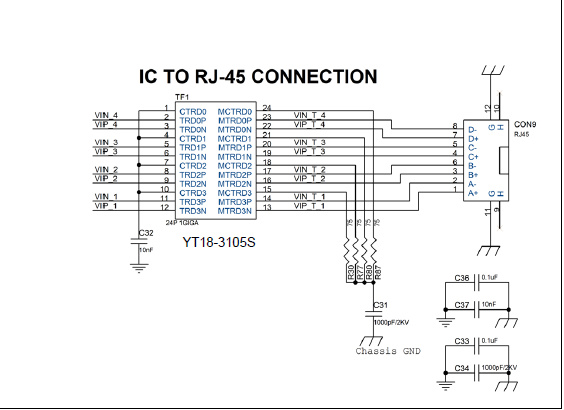

应用原理图：
