PoE设备供电方式说明——千兆网络变压器
2020-02-20

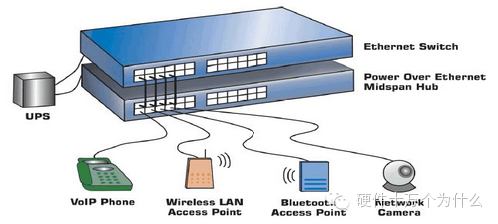

按照802.3af/at标准的定义，PoE供电系统包含两种设备PSE和PD，典型的设备应用组网图如下。
1. PSE
（1）PSE设备的定义：
PSE（power-sourcing equipment），主要是用来给其他设备进行供电的设备，
（2）PSE设备的分类：
其又可以分为两种，
Midspan设备：PoE功能在交换机或其他网络设备外；
Endpoint设备：PoE功能集成到交换机或其他网络设备内。
2. PD
（1）PD设备的定义：
PD（Powered Device），在PoE供电系统中用来受电的设备。
（2）PD设备的种类：
无线的AP设备；
IPPHONE设备；
摄像头； 部分小功率的SOHO类交换机选购pulse网络滤波器
3. 供电方式：
同时802.3af/at标准还定义了PI（Power Interface：PSE/PD与网线的接口）。
（1） PI的分类：

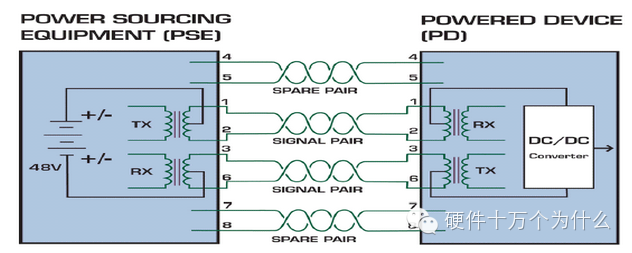

可选方式A（AlternativeA）：网线12、36线对供电，即：信号线供电；

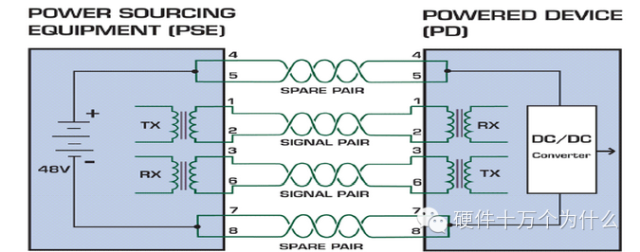

可选方式B（AlternativeB）：网线45、78线对供电，即：空闲线供电。
（2） PoE供电的安全/可靠性说明：
由于DC电流和数据频率互不干扰，所以微型网络通信变压器可以在同一对线同时传输电流和数据，其实微型网络变压器价格微型以太网RJ45连接器对电缆来说可以看作一种“复用”。
PoE提供的电压在57V以下，属于“安全电压”，选购pulse网络滤波器价格满足安规要求。
